長年の経験と卓越した高精度生産技術
ダイナオックスのグループ企業、株式会社富士精工は、医療用注射針やカテーテルに使用される極細金属パイプにおいて日本最大級のメーカーであり、また世界のトップサプライヤーの一つです。
30年以上にわたり、世界の医療機器メーカーから、医療用極細金属パイプで絶対の信頼を得ています。会社設立以来、富士精工は極細薄肉金属パイプの製造に特化して参りました。この分野に特化したことが、他社のまねできない医療業界の見識を得ることを可能にし、世界中の専門家の方々から信頼を得ることに繋がっております。
グローバルにサポート

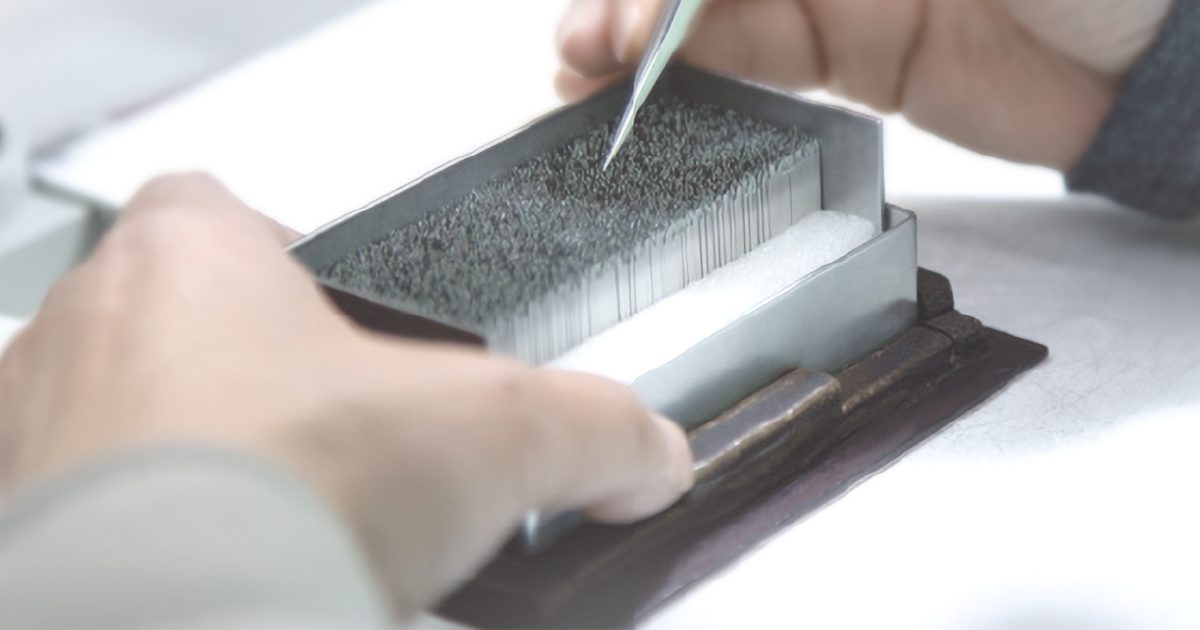

ステンレスパイプの造管から極細薄肉パイプへの引抜き、組立、検査まで、全体を通した管理体制により、製品の細部にわたり、医療業界の高精度な基準に対応します。この高精度生産技術を持つことは、お客様のどのようなニーズにもお応えできることを意味しています。
グローバルメーカーの大量生産品でも、また開発中の特注品であっても、高品質で、信頼できる高性能製品を、サイズは外径0.18mmから3.4mmまで、針ゲージ規格で10ゲージから34ゲージまで対応しています。

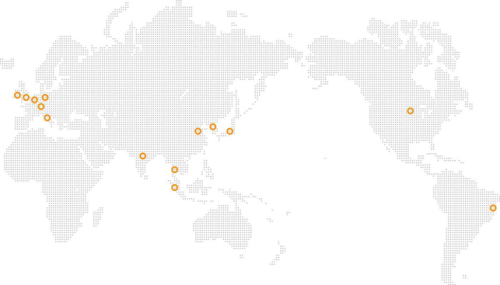

富士精工は静岡県富士宮市と栃木県矢板市の工場から、世界14ヶ国32ヶ所のお客様へ製品を供給しています。アメリカ、中国、香港の営業拠点を通じ、お客様へスムースで効率的なサービスを提供致します。
注射針ゲージ規格
皮下注射針には様々なサイズがあり、外径をゲージで、肉厚と長さを実寸で表示します。
より小さいゲージ数はより大きい外径を示し、内径はゲージと肉厚によって決まります。
以下のチャートはレギュラーウォール（標準的な肉厚パイプ）とティンウォール（薄肉パイプ）を表示しています。ティンウォール（薄肉パイプ）は、同一ゲージ（外径）でもレギューラーウォール（標準的な肉厚パイプ）よりも内径が大きくなります。
|
パイプ仕様 (BASED ON ISO 9626:2016[E]) |
MILLIMETERS |
|||||||||||||
|
内径 |
||||||||||||||
|
ゲージ |
公称寸法 |
外径 |
標準肉厚 |
薄肉厚 |
極薄 |
超薄 |
||||||||
|
G |
Millimeters |
Min |
|
Max |
Min |
|
Max |
|
|
Min |
|
Max |
Min |
Min |
|
10 |
3.40 |
3.300 |
― |
3.500 |
2.500* |
― |
2.818 |
|
|
2.819 |
― |
3.000 |
|
|
|
11 |
3.00 |
2.950 |
― |
3.150 |
2.200* |
― |
2.463 |
|
|
2.464 |
― |
2.750 |
|
|
|
12 |
2.70 |
2.650 |
― |
2.850 |
1.950* |
― |
2.234 |
|
|
2.235 |
― |
2.450 |
|
|
|
13 |
2.40 |
2.300 |
― |
2.500 |
1.700* |
― |
1.955 |
|
|
1.956 |
― |
2.160 |
|
|
|
14 |
2.10 |
1.950 |
― |
2.150 |
1.500 |
― |
1.599 |
|
|
1.600 |
― |
1.726 |
1.727 |
|
|
15 |
1.80 |
1.750 |
― |
1.900 |
1.300 |
― |
1.459 |
|
|
1.460 |
― |
1.559 |
1.560 |
|
|
16 |
1.60 |
1.600 |
― |
1.690 |
1.100 |
― |
1.282 |
|
|
1.283 |
― |
1.389 |
1.390 |
|
|
17 |
1.40 |
1.400 |
― |
1.510 |
0.950 |
― |
1.155 |
|
|
1.156 |
― |
1.243 |
1.244 |
1.276 |
|
18 |
1.20 |
1.200 |
― |
1.300 |
0.790 |
― |
0.909 |
|
|
0.910 |
― |
0.040 |
1.041 |
|
|
19 |
1.10 |
1.030 |
― |
1.100 |
0.648 |
― |
0.749 |
|
|
0.750 |
― |
0.849 |
0.850 |
0.891 |
|
20 |
0.90 |
0.860 |
― |
0.920 |
0.560 |
― |
0.634 |
|
|
0.635 |
― |
0.686 |
0.687 |
0.713 |
|
21 |
0.80 |
0.800 |
― |
0.830 |
0.490 |
― |
0.546 |
|
|
0.547 |
― |
0.609 |
0.610 |
0.645 |
|
22 |
0.70 |
0.698 |
― |
0.730 |
0.390 |
― |
0.439 |
|
|
0.440 |
― |
0.521 |
0.522 |
|
|
23 |
0.60 |
0.600 |
― |
0.673 |
0.317 |
― |
0.369 |
|
|
0.370 |
― |
0.459 |
0.460 |
|
|
24 |
0.55 |
0.550 |
― |
0.580 |
0.280 |
― |
0.342 |
|
|
0.343 |
|
|
|
|
|
25 |
0.50 |
0.500 |
― |
0.530 |
0.232 |
― |
0.291 |
|
|
0.292 |
|
|
|
|
|
26 |
0.45 |
0.440 |
― |
0.470 |
0.232 |
― |
0.291 |
|
|
0.292 |
|
|
|
|
|
27 |
0.40 |
0.400 |
― |
0.420 |
0.184 |
― |
0.240 |
|
|
0.241 |
|
|
|
|
|
28 |
0.36 |
0.349 |
― |
0.370 |
0.133 |
― |
0.189 |
|
|
0.190 |
|
|
|
|
|
29 |
0.33 |
0.324 |
― |
0.351 |
0.133 |
― |
0.189 |
|
|
0.190 |
|
|
0.240 |
0.265 |
|
30 |
0.30 |
0.298 |
― |
0.320 |
0.133 |
― |
0.164 |
|
|
0.165 |
|
|
0.190 |
0.240 |
|
31 |
0.25 |
0.254 |
― |
0.267 |
0.114 |
― |
0.124 |
|
|
0.125 |
|
|
0.146 |
0.176 |
|
32 |
0.23 |
0.229 |
― |
0.241 |
0.089 |
― |
0.104 |
|
|
0.105 |
|
|
0.125 |
0.146 |
|
33 |
0.20 |
0.203 |
― |
0.216 |
0.089 |
|
|
|
|
0.105 |
|
|
0.125 |
|
|
34 |
0.18 |
0.178 |
― |
0.191 |
0.064 |
|
|
|
|
0.091 |
|
|
0.105 |
|
■ 量産中
■ 顧客と協力して開発された特注製品仕様
* 肉厚が0.350mmより大きい場合：加工材料を外注入手
青字部分は富士精工の社内仕様であり、 ISO 9626:2016(E)で規定されていません。
|
社内標準仕様 （特別な要望がない場合） |
標準公差 (µm) |
|||||
|
パイプ長さ |
最長：2.2m 公差 ± 20mm |
ゲージ |
外径 ± |
内径 ± |
最小肉厚 |
|
|
端部切断 |
標準仕様：ラフカット、特別仕様：丸切り |
10 – 19 |
20 |
20 |
100 |
|
|
洗浄 |
外面、内面洗浄実施 |
20 – 23 |
10 |
15 |
70 |
|
|
欠陥検査 |
ピンホール検査実施 |
24 – 29 |
10 |
15 |
60 |
|
|
外観検査 |
全数外観検査実施 |
30 – 32 |
8 |
10 |
50 |
|
